专业PCB线路板生产厂家
江西豪越鑫电子有限公司成立于2015年，注册资金2000万，属国家高新技术企业，是集研发、生产、销售、服务为一体的大型线路板印制企业。
总部设立于深圳龙岗区，深圳公司为研发、业务、市场，物流、采购中心。生产基地坐落于江西万安县第二开发区22栋，厂房建筑面积12000平米，工厂环境优美，位于大广高速路旁，工厂距离深圳450公里，具备优越的地理优势。
目前全类型产品月综合产能达4万平米，主要为双面/多层电子数码板、小间距 LED/MiniLED显示屏板等高端印制电路板(PCB)。产品广泛应用于通信设备、电源、LED数码、汽车电子医疗器材、检测控制系统、航空及计算机等高科技领域。

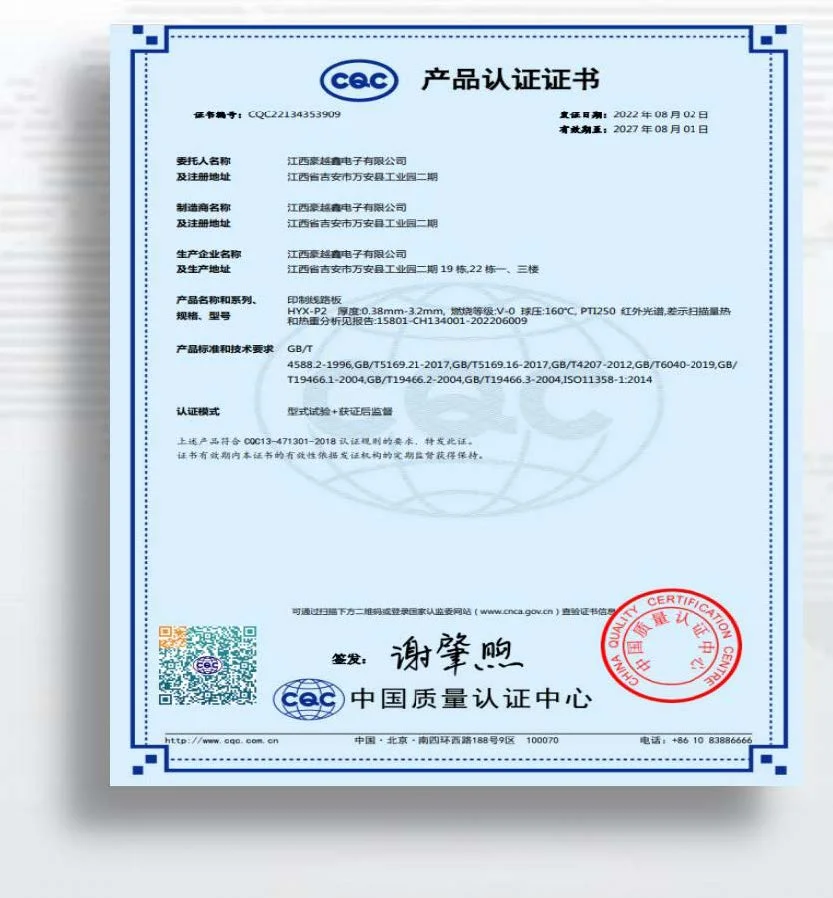

公司坚持"创豪越国际化品牌"为企业目标与理想，并先后通过 ISO9001，ISO14001 等各类体系认证及 CQC, UL 产品认证致力于全方位的满足客户需求...
了解更多
凭借10年行业经验，我们已成为数码线路板研发与制造领域的领导者

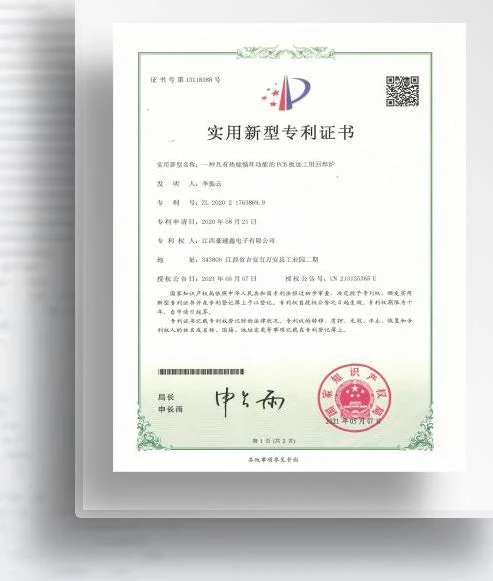

立足数码行业线路板研发及制造10年，拥有多项领先的专利技术。通过产品的方案设计、材料验证、工艺制造等进行研发创新，致力于追求极致的性能和制造成本优势。
各类型线路板月总产能4万平米，并力争发展成为数码线路板行业的标杆。持续扩大生产规模，优化生产流程，确保高效交付能力。
专业的营运团队，资深的线路板技术人员，以严谨合理的绩效制度驱动专业技术的价值创造，实现制造企业的标准化战略。
良好的品质管理制度保障、过程的零缺陷管控，超强的执行力，使客户对我们的产品具有高度的信耐感，为客户提供优质的服务。
高端数码单双面、多层板，智能家电，汽车医疗多层线路板，小间距、Mini LED显示屏板 · 支持小批量打样与大规模生产

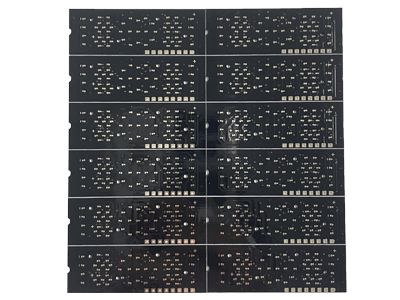

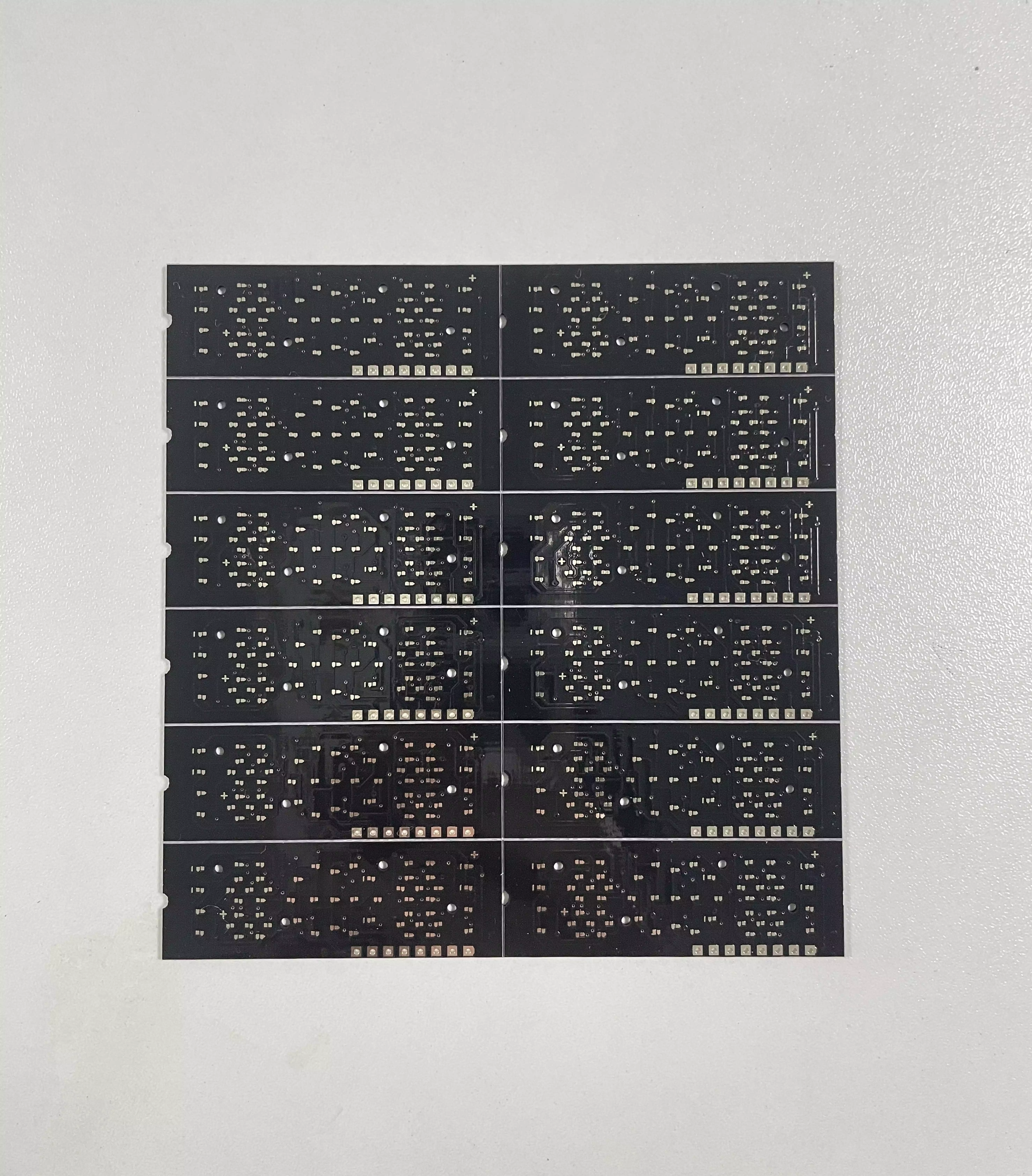

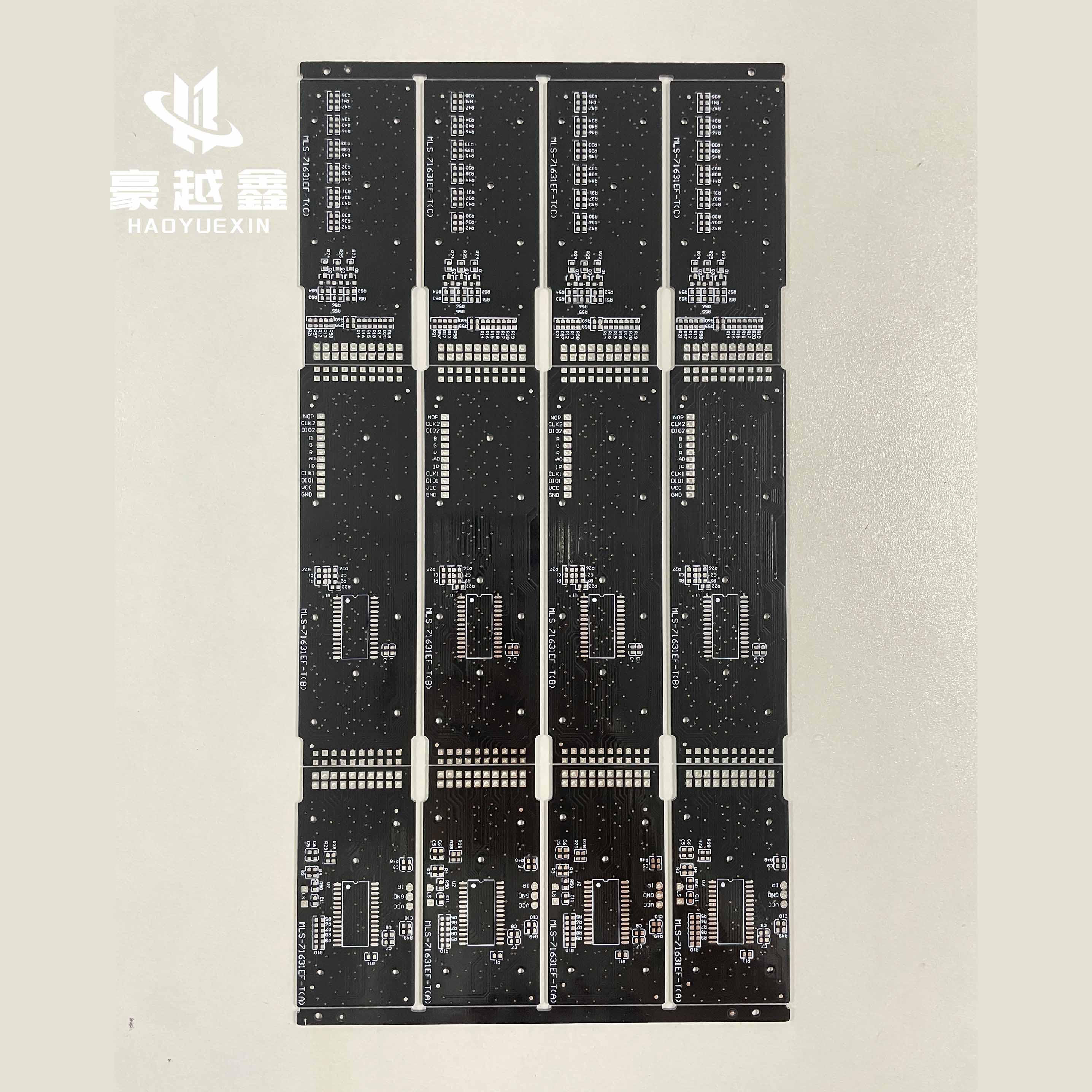

1.产品：PCB线路板

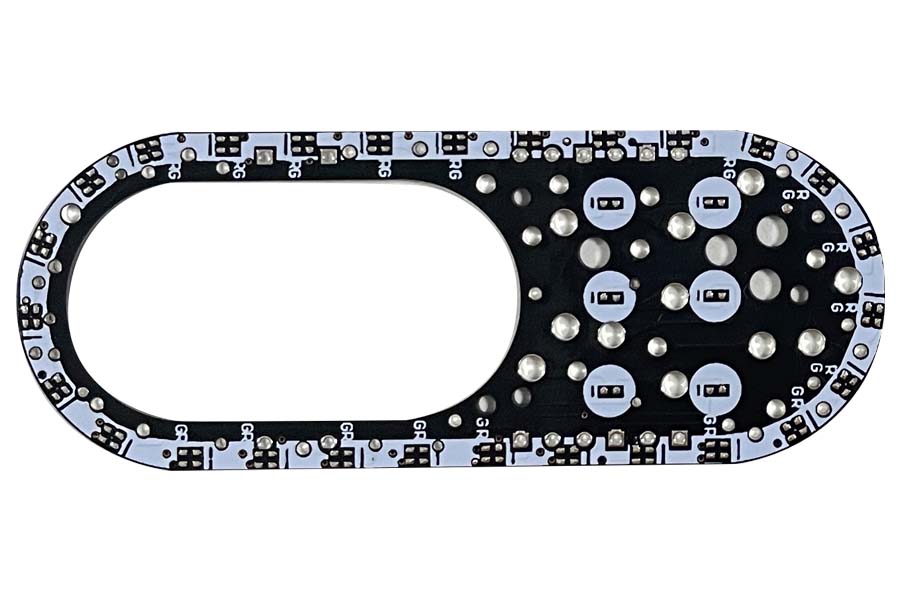

2.材质：CEM-3
3.板层：2层
4.板厚：1.0mm
5.铜厚：H/H 孔铜厚度：H/H
6.油墨颜色：黑油，白字
7.表面处理：无铅喷锡
8.产品适用：
9.品牌：HYX

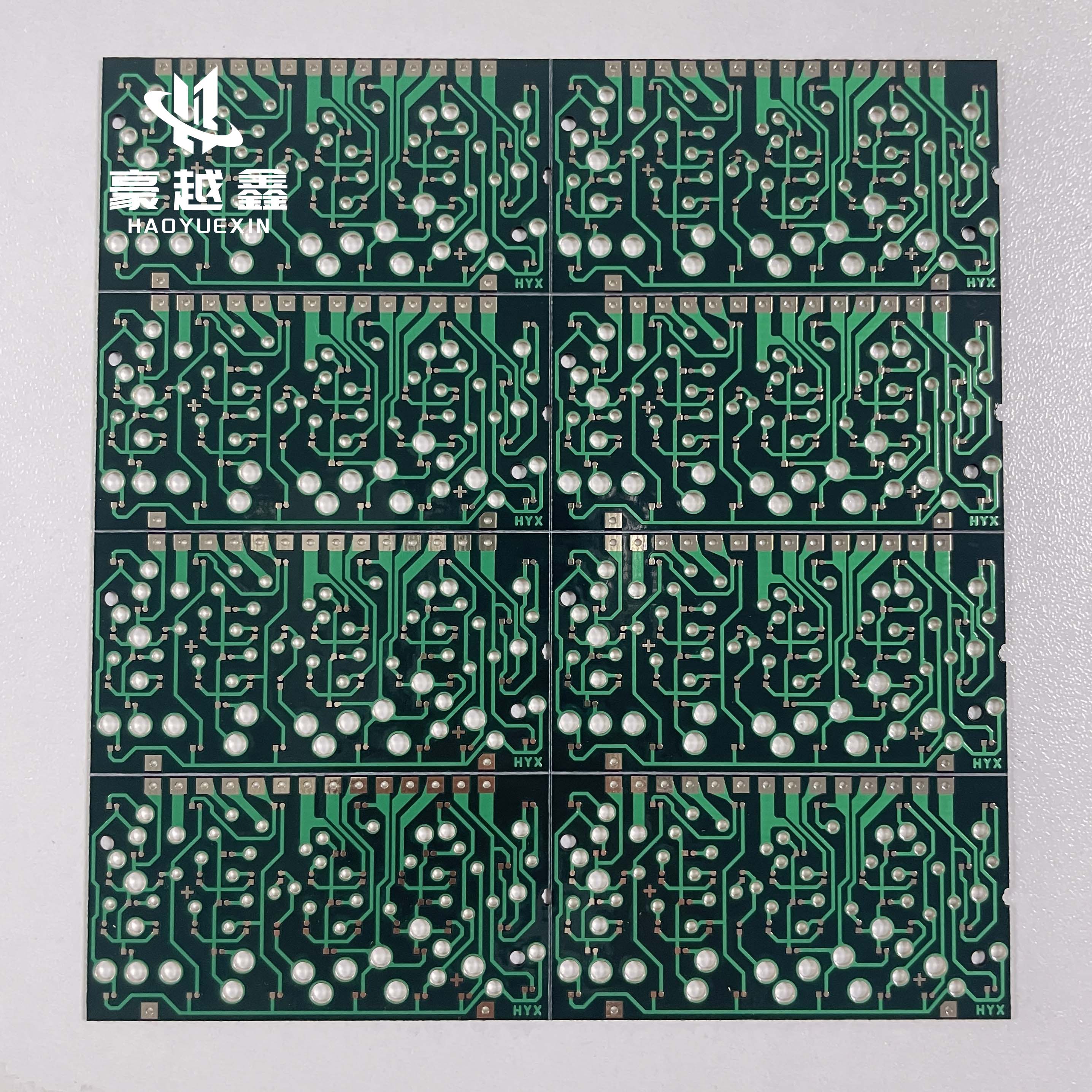

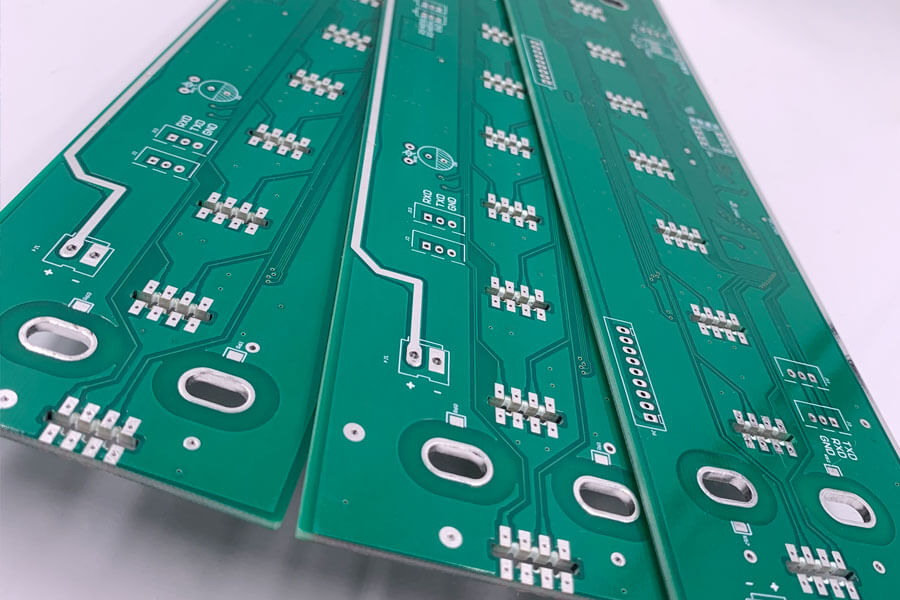

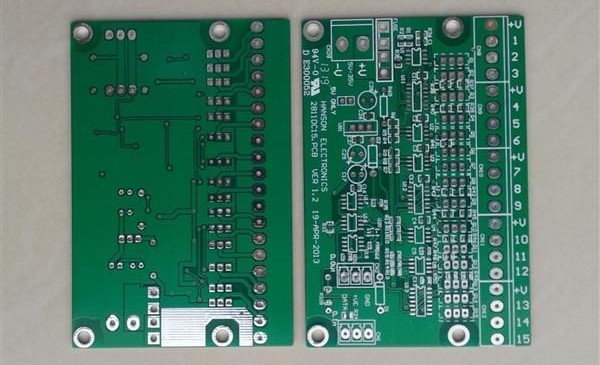

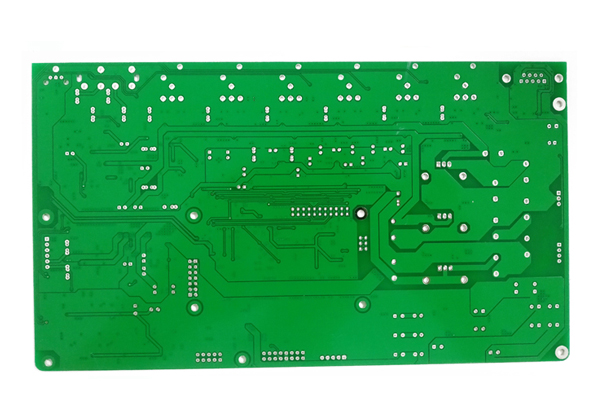

为你详细介绍双面PCB打样的产品分类,包括双面PCB打样下的所有产品的用途、型号、范围、图片、新闻及价格。同时我们还为您精选了双面PCB打样分类的行业资讯、价格行情、展会信息、图片资料等，在全国地区获得用户好评，欲了解更多详细信息,请点击访问!
查看详情

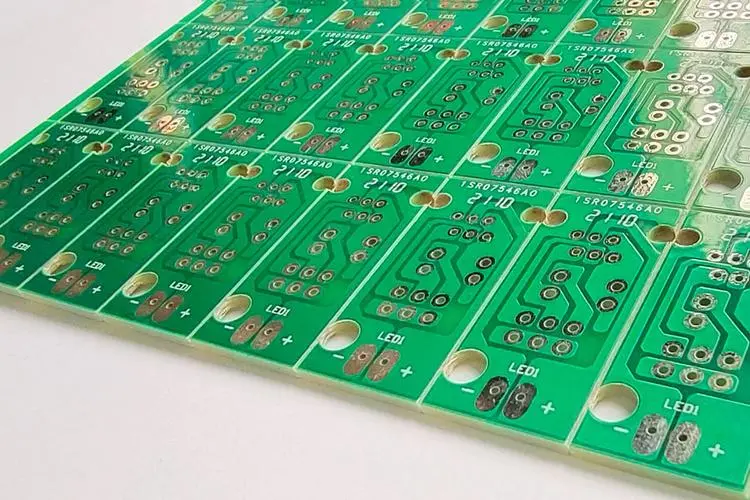

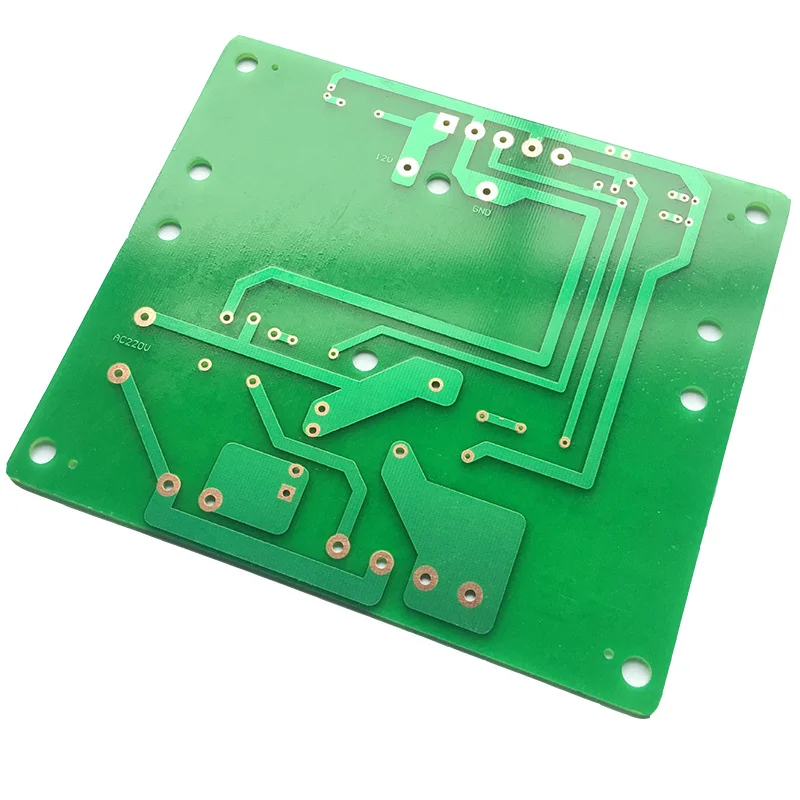

为你详细介绍单面线路板的产品分类,包括单面线路板下的所有产品的用途、型号、范围、图片、新闻及价格。同时我们还为您精选了单面线路板分类的行业资讯、价格行情、展会信息、图片资料等，在全国地区获得用户好评，欲了解更多详细信息,请点击访问!
查看详情我们的解决方案广泛应用于各个行业和领域
工业自动化控制系统
通信设备与网络系统
智能家居控制系统
计算机设备与外围设备
汽车电子控制系统
医疗设备与健康监测
航空航天电子系统
智能穿戴电子产品
高端电源管理系统
安防监控系统设备
与众多知名企业建立长期合作关系
了解最新行业动态和企业新闻
自国内PCB产业转移风起，经过几年的迁徙、演变，电路板行业地图发生了微妙变化，江西、湖北黄石、安徽广德、四川遂宁成为承接PCB产业转移的重要据地。
从印制电路板 ( PCB ) 行业代表性企业的区域分布来看，企业多分布于我国中东部地区。其中，广东、江苏、上海印制电路板 ( PCB ) 行业的代表性企业数量较多。
常见PCB技术问题解答
HDI板与传统PCB的主要区别包括：
| 特性 | 传统PCB | HDI板 |
|---|---|---|
| 线宽/线距 | 通常≥4mil | 可达2mil或更小 |
| 过孔类型 | 通孔为主 | 盲孔、埋孔、微孔 |
| 层间连接 | 通过通孔连接 | 任意层互连 |
| 应用领域 | 普通电子产品 | 智能手机、可穿戴设备等 |
HDI板采用微孔技术、任意层互连和更精细的线路，可以在更小的空间内实现更高的布线密度和性能。但HDI板的制造成本更高，设计复杂度也更大，需要更专业的EDA工具和制造工艺。
PCB翘曲问题可能由多种因素引起，以下是常见原因和解决方案：
材料选择不当：选择CTE匹配的芯材和半固化片
层压工艺问题：优化层压温度、压力和时间参数
铜分布不均：设计时注意铜箔的均匀分布，避免局部密集
热应力：控制焊接温度曲线，避免急剧温度变化
对于已经出现翘曲的PCB，可以尝试在烘箱中进行热处理矫正，但这种方法效果有限且可能影响可靠性。最佳方法是在设计和制造阶段就采取预防措施，如使用对称叠层设计、平衡铜分布、选择合适的材料等。
选择PCB板材时需要考虑以下因素：
介电常数(Dk)：影响信号传播速度和阻抗控制
损耗角正切(Df)：决定信号在高频下的衰减程度
玻璃化转变温度(Tg)：影响板材的耐热性能
热膨胀系数(CTE)：影响PCB在温度变化下的尺寸稳定性
机械强度：特别是对于多层板和HDI板
飞针测试是一种电气性能检测，用探针来代替传统的测试模具，检查板子上的线路是否有“开路”（该通不通）或“短路”（不该通却通了）。
您需要做吗？
对于打样和小批量： 强烈建议做！ 因为飞针测试能极大提高良品率，避免焊接元件后才发现板子本身有问题，从而浪费更多时间和成本。它的费用远低于您返工重来的成本。
对于大批量： 通常会制作专门的“测试架”，测试效率更高，飞针测试则用于首板验证。
结论： 花一点测试费，买一个放心，非常值得。
请放心，这通常不影响电路板的电气性能和正常使用。
字符（丝印）的主要作用是方便您辨认元件位置和方向，是“指导性”的，而非“功能性”的。其印刷存在一定的工艺公差，轻微的模糊、毛边或微小错位是常见现象。
只要不影响您识别关键标识（如元件序号、极性标识），板子就是合格的。如果您对丝印外观有极高要求（如高端产品外观），可以在下单时特殊说明。
